4JDM系列调车绞车

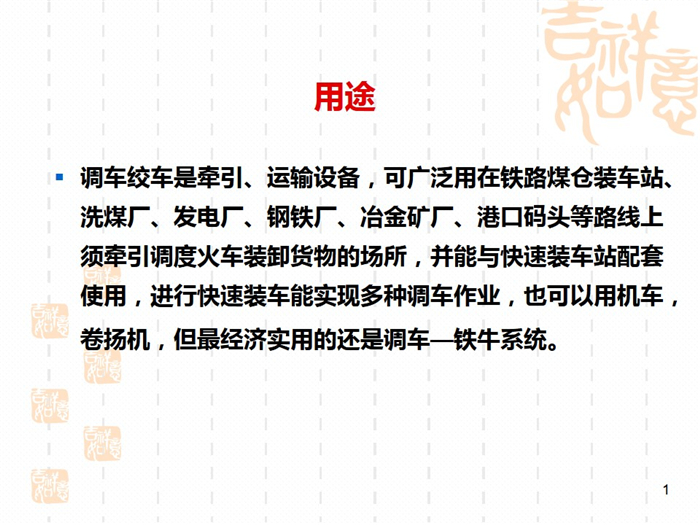

适用范围：
4JDM系列调车绞车适用于铁路煤仓、选煤厂、发电厂、冶金矿场、港口码头等调度列车。

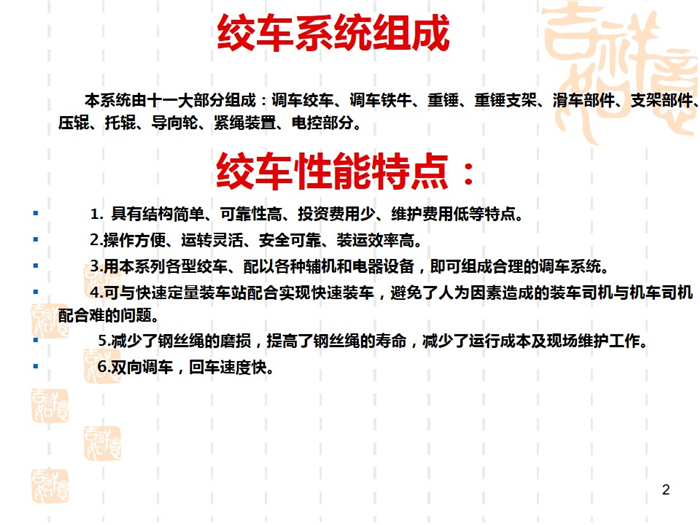

性能特点：
1. 绞车由电动机、减速器、摩擦轮组成。具有结构先进、体积小、重量轻、效率高、操作方便、投资费用少、维护费用低等特点。
2. 操作方便、运转灵活、安全可靠、装运效率高。
3. 用本系列各型绞车、减速器配以各种辅机和电器设备，即可组成合理的调车系统。
4. 能与快速定量装车系统配套使用，调运60节、80节至100节整列列车，实现快速定量装车。
主要技术参数：
|
规格型号
|
4JDM-20
|
4JDM-25
|
4JDM-30
|
4JDM-40
|
4JDM-50A
|
4JDM-60A
|
4JDM-80A
|
4JDM-100A
|
||
|
牵引力(N)
|
2×105
|
2.5×105
|
3×105
|
4×105
|
5×105
|
6×105
|
8×105
|
10×105
|
||
|
牵引总重(t)
|
1700
|
2125
|
2550
|
3400
|
4250
|
5100
|
6800
|
8500
|
||
|
牵引重车绳速(m/min)
|
9.4~18
|
9.4~18
|
9.6~18
|
10.02~18
|
9.54~18
|
14.4~18
|
15~18
|
14.4~18
|
||
|
空车及回绳绳速(m/min)
|
18.8
|
18.8
|
19.2
|
20.04
|
19.2
|
28.8
|
30
|
28.8
|
||
|
钢丝绳规格
|
6W(19)φ32.5
|
6×19 φ34
|
6×19 φ37
|
6W(19) φ40
|
6×(37)φ48.5
|
6×37S φ56
|
6×55SWSφ64
|
6×61 φ72
|
||
|
摩擦轮数量(个)
|
4
|
|||||||||
|
摩擦轮直径×宽度(mm)
|
φ620×220
|
φ660×230
|
φ720×250
|
φ780×270
|
φ920×300
|
φ1070×360
|
φ1220×400
|
φ1370×440
|
||
|
电机功率(kW)
|
34/24
|
45/40
|
55/45
|
75/55
|
90
|
160
|
200
|
250
|
||
|
调速方式
|
双速电机或变频调速
|
变频调速
|
||||||||
|
最大运输长度(m)
|
300
|
400
|
450
|
600
|
750
|
900
|
1200
|
1500
|
||
注：4JDM系列调车绞车可根据用户现场的实际情况，设计不同的牵引重量和安装方式，以满足用户调度列车的需要。
